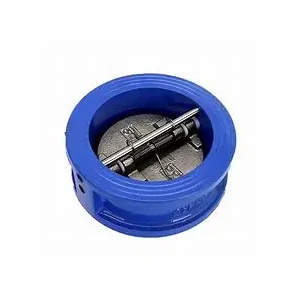

लोहे के तितली की जाँच वाल्व कास्ट करें

हमारे कास्ट आयरन बटरफ्लाई चेक वाल्व का वेफर-टाइप कनेक्शन स्थापित करना आसान बनाता है। यह दो फ्लैंग्स के बीच कसकर क्लैंप किया जा सकता है, बहुत सारे इंस्टॉलेशन स्पेस को बचा सकता है, और अंतरिक्ष-विवश पाइपलाइन लेआउट परिदृश्यों के लिए बहुत उपयुक्त है।

संरचना और कार्य सिद्धांत

(I) संरचनात्मक डिजाइन

कास्ट आयरन वेफर चेक वाल्व मुख्य रूप से कोर पार्ट्स जैसे कि वाल्व बॉडी, वाल्व डिस्क, वाल्व स्टेम, स्प्रिंग (कुछ मॉडलों से लैस) से बना होता है। वाल्व शरीर को कच्चा लोहा में डाला जाता है, जो पूरे वाल्व के लिए ठोस समर्थन और स्थिर संरचनात्मक नींव प्रदान करता है। वाल्व डिस्क चेक फ़ंक्शन को प्राप्त करने के लिए एक महत्वपूर्ण घटक है। इसका आकार और संरचनात्मक डिजाइन विभिन्न कार्य स्थितियों के अनुसार भिन्न होता है। सामान्य रूपों में सिंगल डिस्क और डबल डिस्क शामिल हैं। वाल्व स्टेम का उपयोग वाल्व डिस्क को जोड़ने और इसके आंदोलन प्रक्षेपवक्र को निर्देशित करने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि वाल्व डिस्क खुलने और बंद होने के दौरान सही और सुचारू रूप से चलती है। कुछ चेक वाल्व स्प्रिंग्स से लैस हैं। वसंत का कार्य वाल्व डिस्क को बंद करने, बंद होने पर सीलिंग को बढ़ाने और पानी के हथौड़े की घटना को कुछ हद तक कम करने में सहायता करना है।

(Ii) कार्य तंत्र

जब मध्यम सामान्य दिशा में बहता है, तो माध्यम से उत्पन्न दबाव वाल्व डिस्क को अपने स्वयं के गुरुत्वाकर्षण और संभव वसंत प्रतिरोध को दूर करने के लिए धक्का देगा, ताकि वाल्व डिस्क को खोलने के लिए वाल्व स्टेम या पिन शाफ्ट के चारों ओर घूम जाए। इस समय, माध्यम वाल्व के माध्यम से आसानी से गुजर सकता है, और पूरी पाइपलाइन प्रणाली एक सामान्य प्रवाह स्थिति में है। एक बार जब माध्यम में वापस प्रवाह करने की प्रवृत्ति होती है, तो माध्यम के बैकफ्लो द्वारा उत्पन्न रिवर्स प्रेशर और वाल्व डिस्क के गुरुत्वाकर्षण के कारण वाल्व डिस्क को विपरीत दिशा में जल्दी से घुमाने और वाल्व सीट पर कसकर फिट करने का कारण होगा, जिससे माध्यम के रिफ्लक्स चैनल को काट दिया जाता है, जो कि माध्यम के बैकफ़्लो को रोकता है, और यह सुनिश्चित करता है कि एक-साथ एक-साथ एक-साथ एक-साथ एक-साथ होता है।

तकनीकी मापदंड
