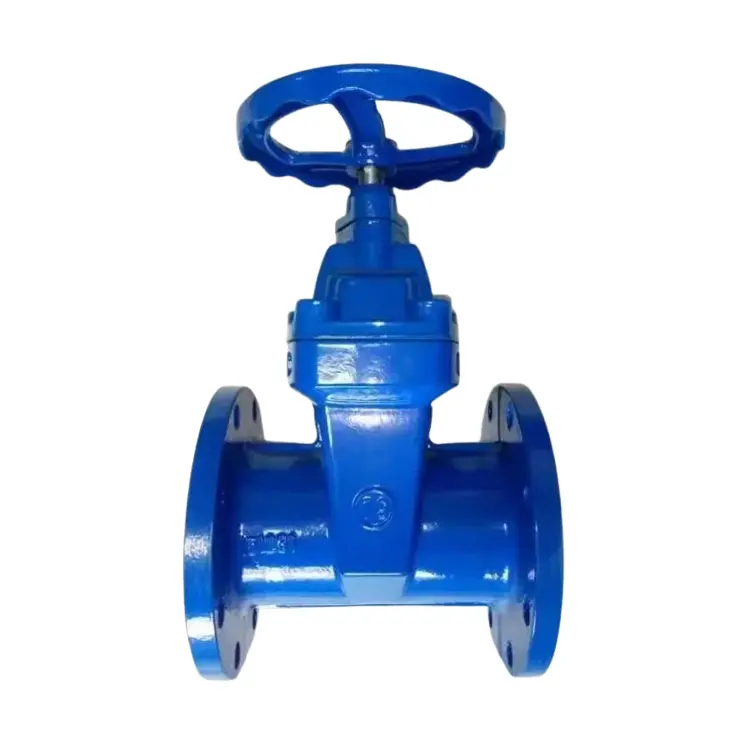

डक्टाइल आयरन छुपा हुआ रॉड सॉफ्ट सील निकला हुआ किनारा गेट वाल्व

औद्योगिक और सिविल क्षेत्रों में एक सामान्य वाल्व प्रकार के रूप में, शेंग्शी हुगोंग के डक्टाइल आयरन छुपा रॉड सॉफ्ट सील निकला हुआ किनारा गेट वाल्व मुख्य रूप से पाइपलाइन सिस्टम में मध्यम कटऑफ और प्रवाह नियंत्रण के लिए उपयोग किया जाता है। इसका मुख्य कार्य गेट को ऊपर और नीचे ले जाकर पाइपलाइन में तरल पदार्थ को खोलना और बंद करना है, यह सुनिश्चित करता है कि मध्यम एक पूर्व निर्धारित दिशा में बहता है और सिस्टम के स्थिर संचालन को बनाए रखता है।

जांच भेजें

उत्पाद वर्णन

हमारे शेंगशी हुगोंग के डक्टाइल लोहे को छुपा हुआ स्टेम सॉफ्ट सील निकला हुआ किनारा गेट वाल्व मुख्य सामग्री के रूप में नमनीय लोहे का उपयोग करता है। डक्टाइल आयरन में उत्कृष्ट यांत्रिक गुण होते हैं, और इसकी ताकत और क्रूरता साधारण कच्चा लोहा की तुलना में बहुत अधिक होती है। यह उच्च दबाव और प्रभाव बल का सामना कर सकता है, जटिल कामकाजी परिस्थितियों में वाल्व के दीर्घकालिक विश्वसनीय संचालन के लिए एक ठोस आधार प्रदान करता है। छुपा हुआ स्टेम डिजाइन इस वाल्व की उल्लेखनीय विशेषताओं में से एक है। ऑपरेशन के दौरान, वाल्व स्टेम वाल्व बॉडी में घूमता है, गेट को ऊपर और नीचे ले जाने के लिए ड्राइविंग करता है, और वाल्व स्टेम अपने आप में गेट के उदय और गिरावट के साथ उजागर नहीं होता है। यह डिज़ाइन वाल्व की उपस्थिति को अधिक संक्षिप्त और कॉम्पैक्ट बनाता है, और कम स्थान पर रहता है। यह विशेष रूप से सीमित स्थान के साथ स्थापना वातावरण के लिए उपयुक्त है, जैसे कि भूमिगत पाइपलाइनों और संकीर्ण उपकरण कमरे। इसी समय, नरम सीलिंग संरचना सीलिंग तत्वों के रूप में रबर जैसे लोचदार नरम सामग्री का उपयोग करती है। जब वाल्व बंद हो जाता है, तो गेट पर रबर सीलिंग सतह वाल्व सीट के साथ कसकर फिट बैठती है, जो प्रभावी रूप से मामूली दोषों और सीलिंग सतह की असमानता के लिए क्षतिपूर्ति कर सकती है, और उत्कृष्ट सीलिंग प्रभाव को प्राप्त कर सकती है। यहां तक कि कम दबाव या माइक्रो-लीक संवेदनशील प्रणालियों में, यह मज़बूती से मध्यम रिसाव को रोक सकता है।

तकनीकी मापदंड

परियोजना	पैरामीटर सीमा
नॉमिनल डायामीटर	DN50 - DN1200 (बड़े या छोटे व्यास को विशेष आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है)
नाममात्र दबाव	PN1.0MPA - PN4.0MPA (कुछ विशेष मॉडल उच्च दबाव का सामना कर सकते हैं)
लागू तापमान	-20 ℃-120 ℃ (अलग-अलग रबर सीलिंग सामग्री के आधार पर, लागू तापमान सीमा भिन्न होती है। विशेष उच्च तापमान प्रतिरोधी रबर का उपयोग लागू तापमान को और बढ़ा सकता है; कम तापमान प्रतिरोधी रबर के उपयोग का उपयोग कम तापमान वातावरण में किया जा सकता है)
लागू माध्यम	पानी, भाप, हवा, तेल, एसिड और क्षार समाधान, सीवेज, औद्योगिक अपशिष्ट जल, आदि (विभिन्न संक्षारक मीडिया को रबर सीलिंग सामग्री के अनुसार चुना जाता है। ईपीडीएम रबर आम तौर पर गैर-संक्षारक मीडिया के लिए उपयुक्त है, और फ्लोरोरुबर अत्यधिक संक्षारक मीडिया के लिए उपयुक्त है)
वाल्व बॉडी मटेरियल	डक्टाइल आयरन (सामान्य ग्रेड में QT400-18, QT450-10, QT500-7, आदि शामिल हैं)
वाल्व कवर सामग्री	नमनीय लोहे
द्वार सामग्री	डक्टाइल आयरन फ्रेम + हाई-परफॉर्मेंस रबर (रबर सामग्री को ईपीडीएम, एनबीआर, एफकेएम आदि से चुना जा सकता है। मध्यम और तापमान आवश्यकताओं के अनुसार)
वाल्व स्टेम सामग्री	स्टेनलेस स्टील (जैसे 2CR13, 304, 316, आदि)
सीलिंग फॉर्म	नरम सील (रबर सील)
संबंध पद्धति	निकला हुआ किनारा कनेक्शन, वेल्डिंग कनेक्शन (उचित कनेक्शन विधि को पाइपलाइन प्रणाली की आवश्यकताओं के अनुसार चुना जा सकता है)
ड्राइव मोड	मैनुअल, इलेक्ट्रिक, वायवीय, हाइड्रोलिक (उपयुक्त ड्राइव मोड को वास्तविक उपयोग परिदृश्य और नियंत्रण आवश्यकताओं के अनुसार चुना जा सकता है)
मानकों	प्रासंगिक घरेलू मानकों जैसे कि जीबी (राष्ट्रीय मानक), एचजी (रासायनिक उद्योग मानकों) और कुछ अंतरराष्ट्रीय मानकों जैसे आईएसओ (मानकीकरण के लिए अंतर्राष्ट्रीय संगठन) के मानकों और एएसएमई (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स) के अनुसार डिजाइन, निर्माण और परीक्षण उत्पाद की गुणवत्ता और प्रदर्शन उद्योग मानकों को सुनिश्चित करने के लिए मानकों
